Монтаж

Гарантия на ворота действует только при условии монтажа изделия сотрудниками официального представителя ГК «АЛЮТЕХ».

После того, как ваши ворота установлены, следует выполнить их приемку. Это позволит застраховать себя от неприятных сюрпризов впоследствии.

Ваши действия и критерии оценки должны быть следующими:

1. Тщательно осмотрите ворота - на поверхности полотна не должно быть видимых повреждений (царапин, вмятин, сколов).
2. Попросите монтажников продемонстрировать работоспособность ворот - ворота должны двигаться плавно и тихо, без заклинивания и рывков как при ручном, так и при автоматическом управлении. Работоспособность ворот проверьте пятикратным выполнением цикла «подъем-опускание» полотна.
3. Проверьте сбалансированность ворот - поднимите ворота примерно на половину высоты проема и отпустите. Ворота должны остаться в том же положении. Если ворота автоматизированы – предварительно разблокируйте их (переведите в ручное управление).
4. Несильно надавите на верхнюю, а затем на нижнюю панель с наружной стороны ворот. Убедитесь, что между полотном и проемом не образовались зазоры.
5. Проверьте, удалена ли с панелей защитная пленка. Если нет, то сделать это нужно не позднее 7 дней после монтажа ворот.
   Если будут выявлены указанные выше недостатки, то монтажная бригада обязана их устранить.

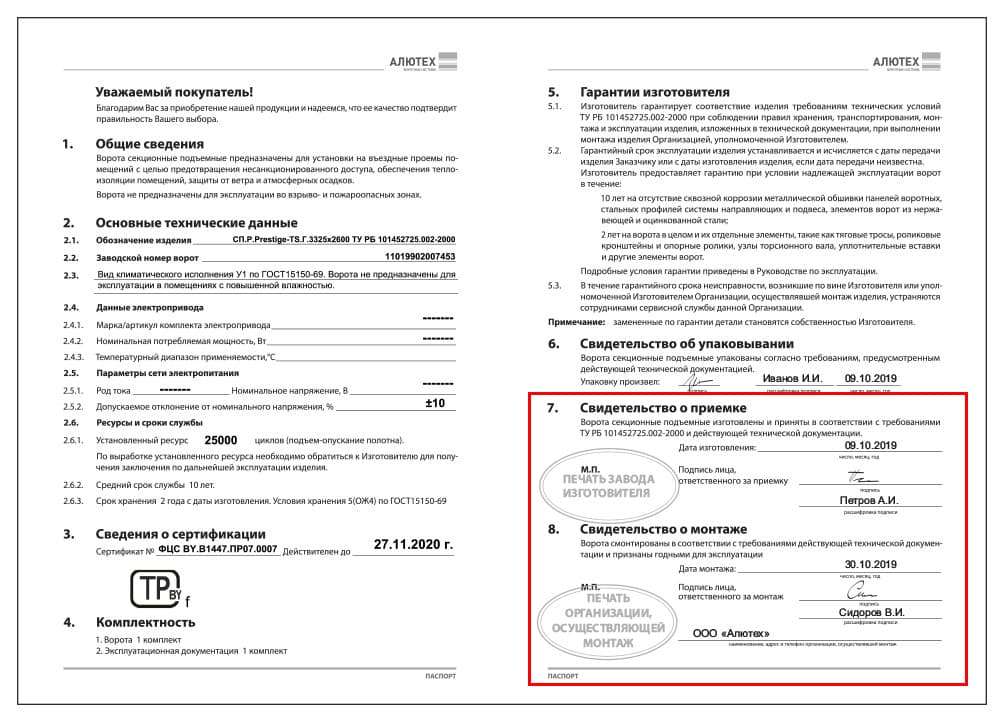

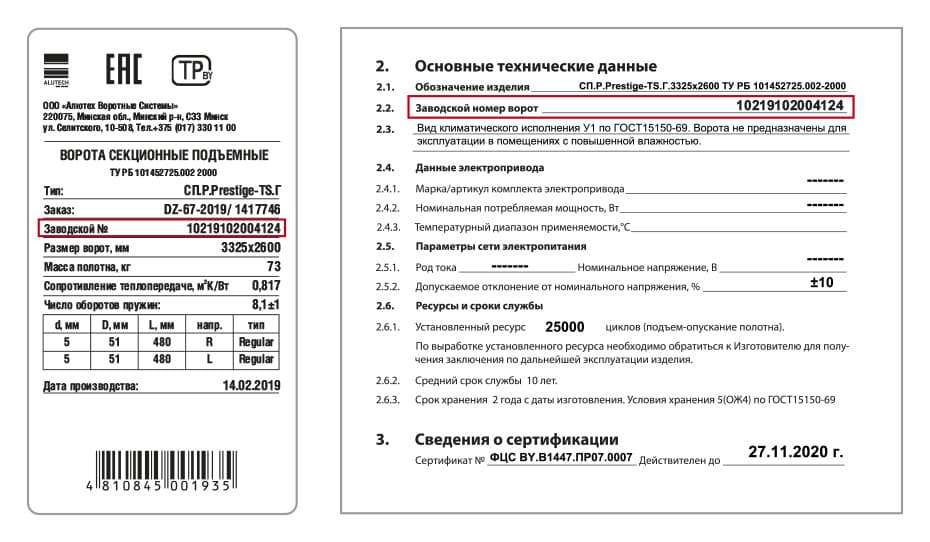

6. Получите от представителя монтажной бригады документы на ворота: руководство по эксплуатации, паспорт изделия с отметкой даты монтажа и печатью организации-установщика.

7. Сверьте номер ворот в паспорте с номером на табличке изделия (обычно расположена с внутренней стороны ворот на второй или третьей панели снизу).

Правильно заполненные документы – залог распространения гарантии производителя на ваши ворота.

Монтаж роллетной системы должен осуществляться квалифицированными специалистами.

В процессе приема-передачи сотрудник организации, осуществляющей монтаж, убеждается в годности и безопасности передаваемого изделия, проводит демонстрацию работы и объясняет правила эксплуатации.

Порядок передачи роллет заказчику

Специалист должен осмотреть элементы монтируемого изделия и, согласно критериям годности, убедиться в годности изделия к эксплуатации.

Операции по контролю годности могут выполняться как в процессе монтажа, так и непосредственно перед проверкой работоспособности роллет.

Помимо вышеперечисленного, специалист убеждается в годности следующих элементов и узлов роллетной системы:

Шины направляющие и профиль концевой; вал; замки боковые; подшипниковые узлы; капсула; кольца дистанционные; подвес полотна; ригеля и замок ригельный; подвижные каретки; электродвигатель; электропроводка и системы безопасности; встроенная АМС (при наличии)

Работоспособность роллет проверяется двукратным циклом «подъема-опускания». В процессе проверки специалист производит контроль годности следующих элементов:

Также специалист убеждается в годности следующих элементов (при их наличии):

• Подвижная каретка
• Система блокировки аварийного открывания

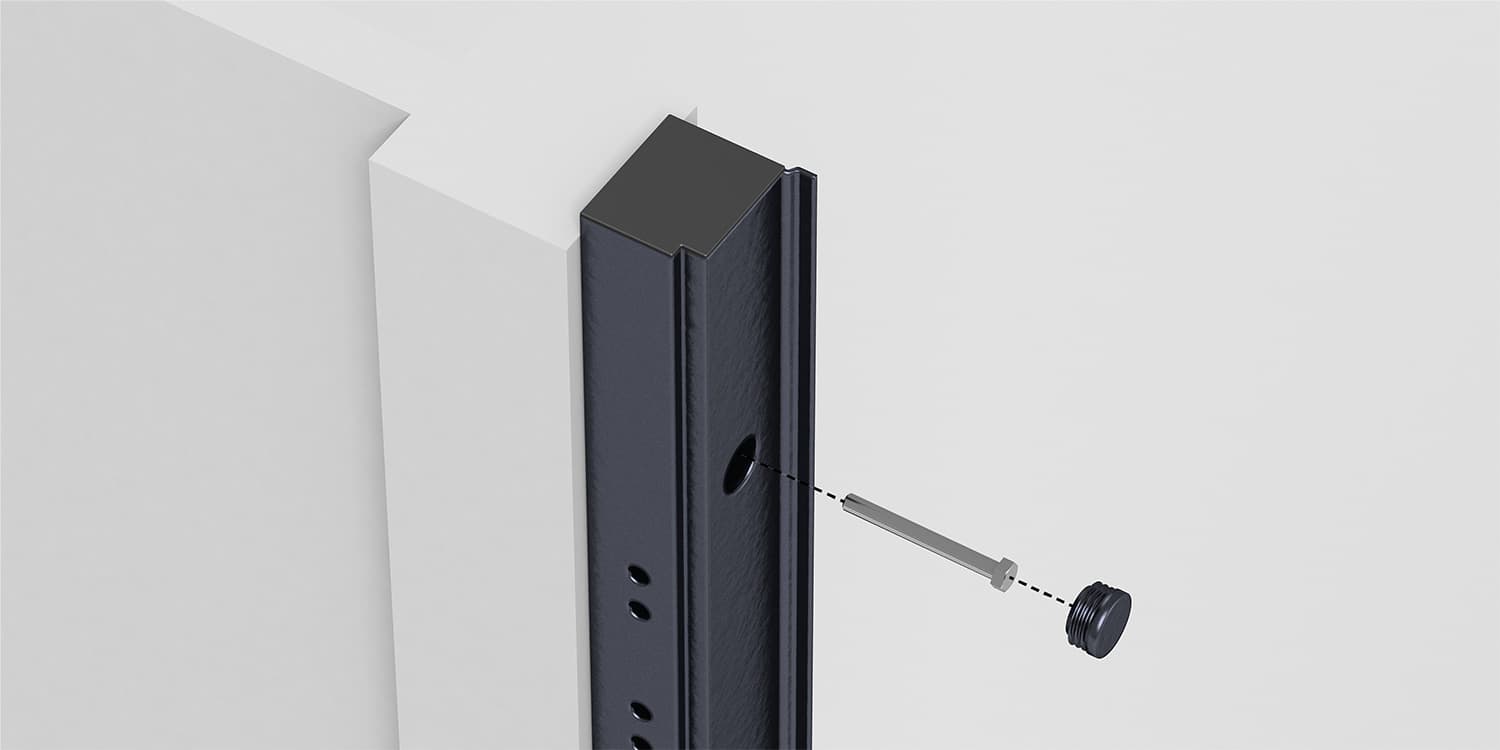

После проверки работоспособности роллет необходимо ограничить доступ третьих лиц к крепежным элементам, в шинах направляющих устанавливаются заглушки.

Далее:

• Заказчику демонстрируется работоспособность роллет и систем безопасности.
• Заполненный паспорт изделия передается заказчику.
• Заказчик обучается управлению роллетами и правилам их безопасной эксплуатации.

Профессиональный монтаж и грамотная прием-передача изделия позволят получить максимально позитивный опыт эксплуатации роллетной системы.

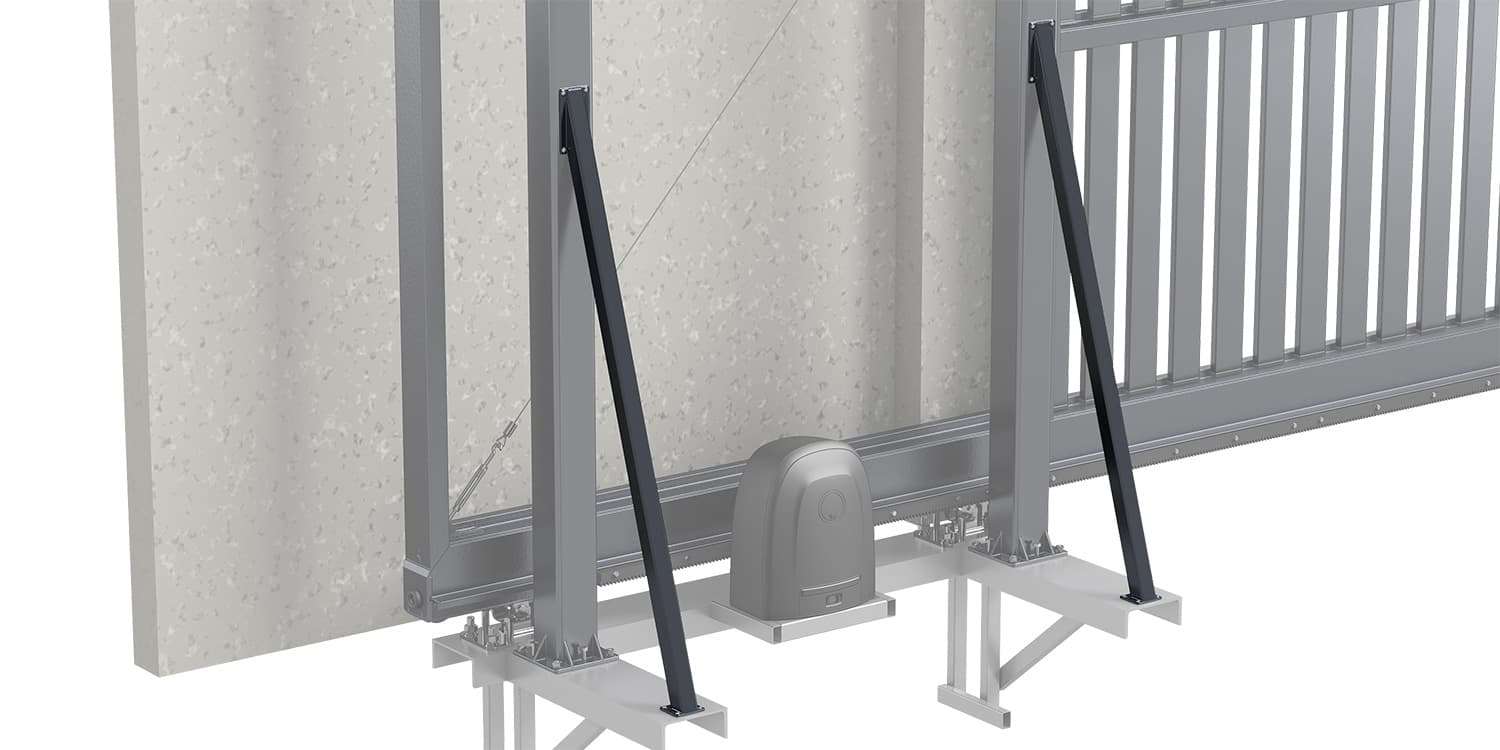

Этапы монтажа откатных ворот:

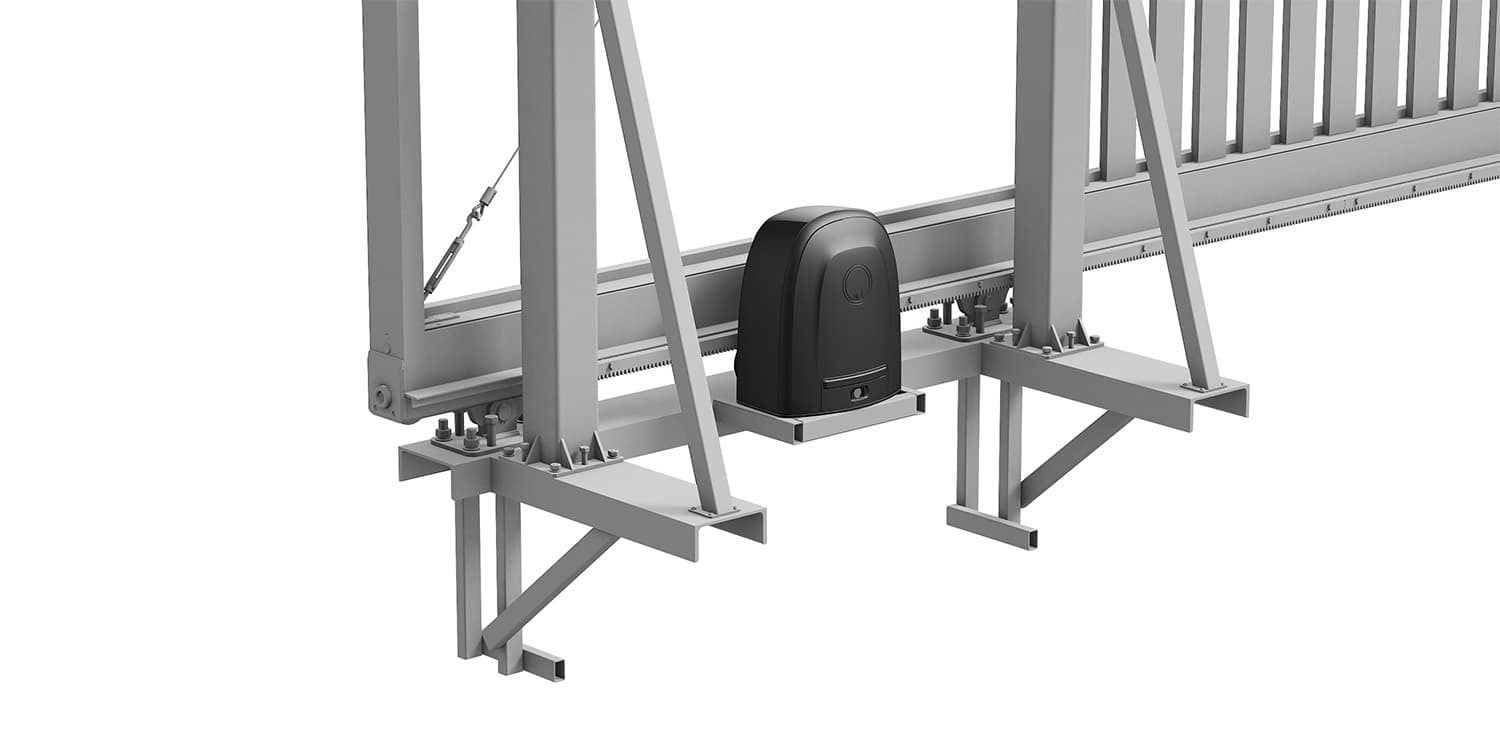

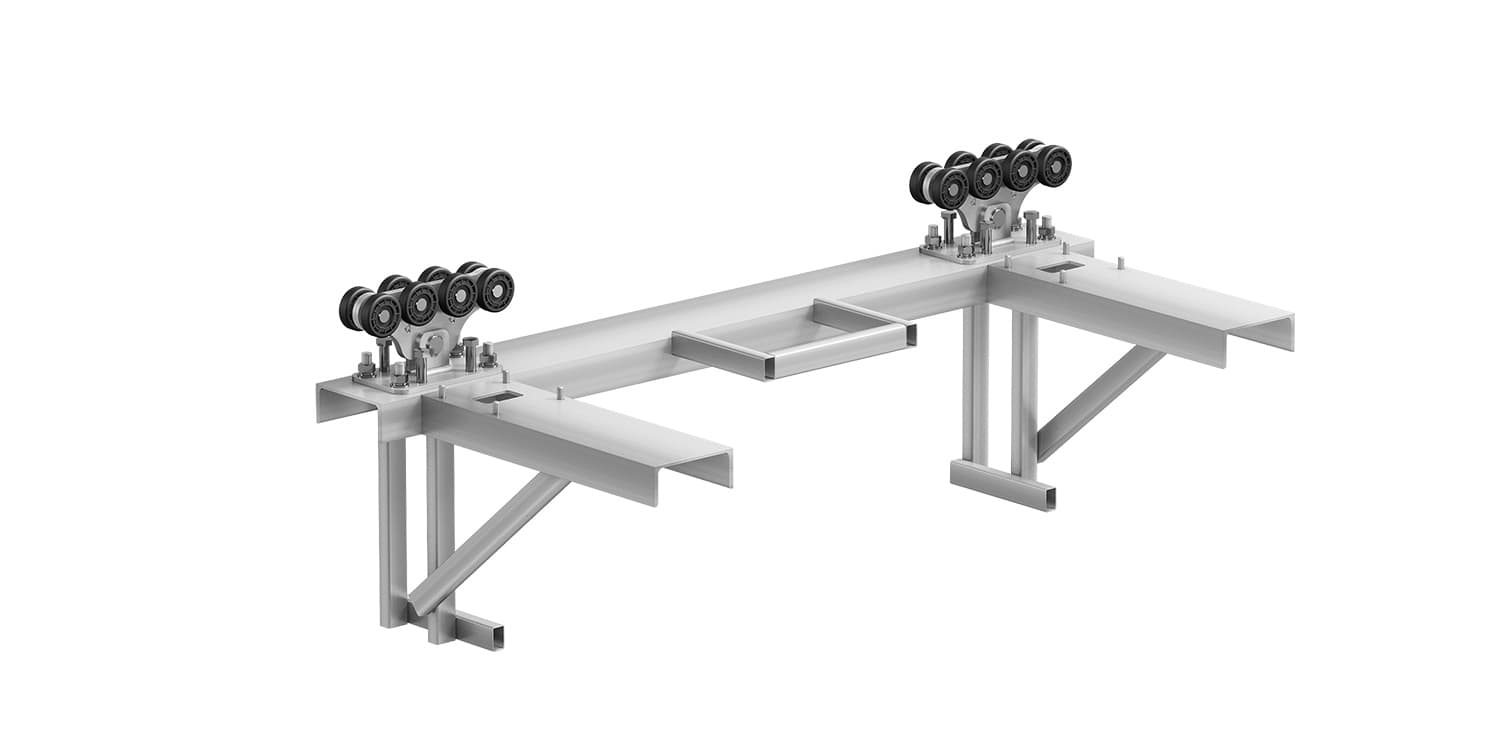

1. Установка опорной рамы

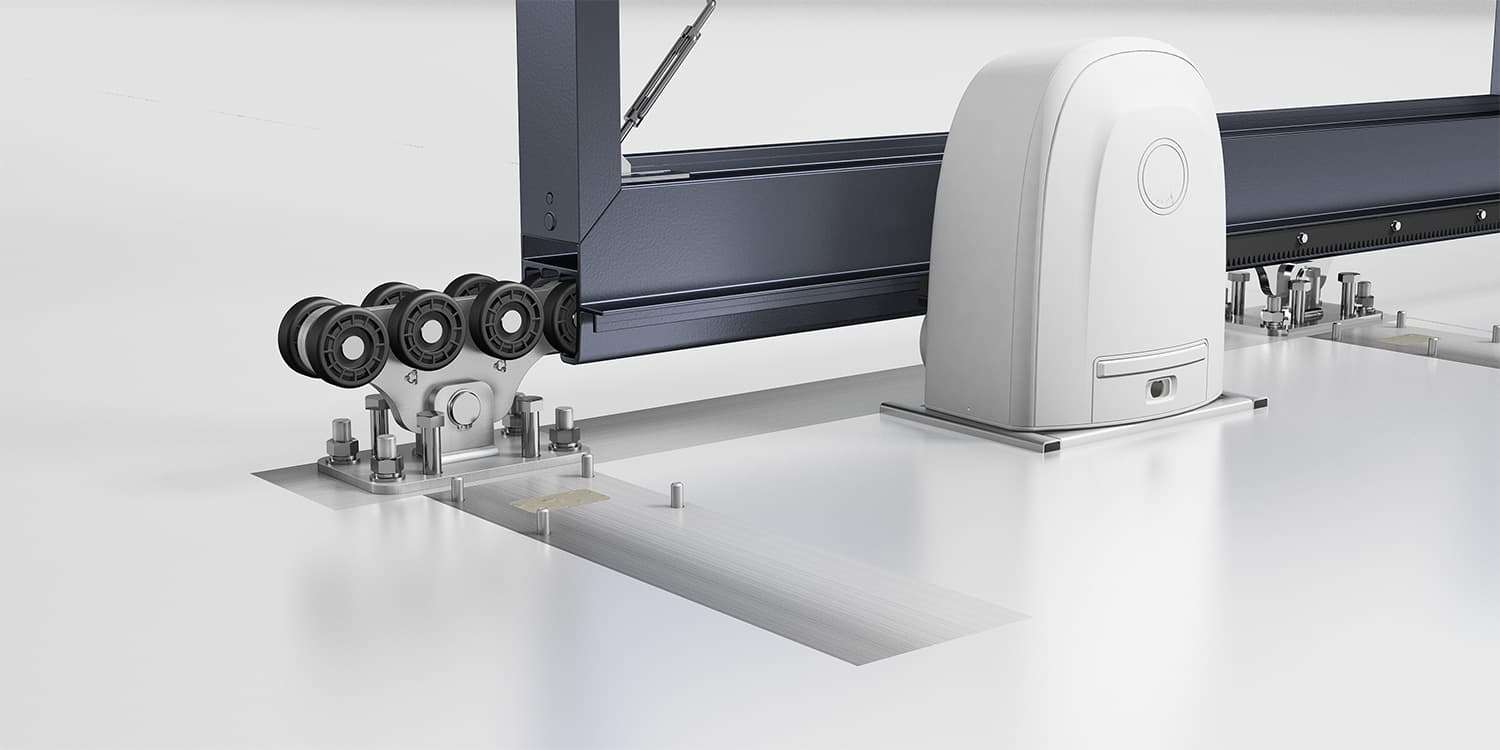

2. Установка роликовых опор
3. Установка створки ворот на опорную раму

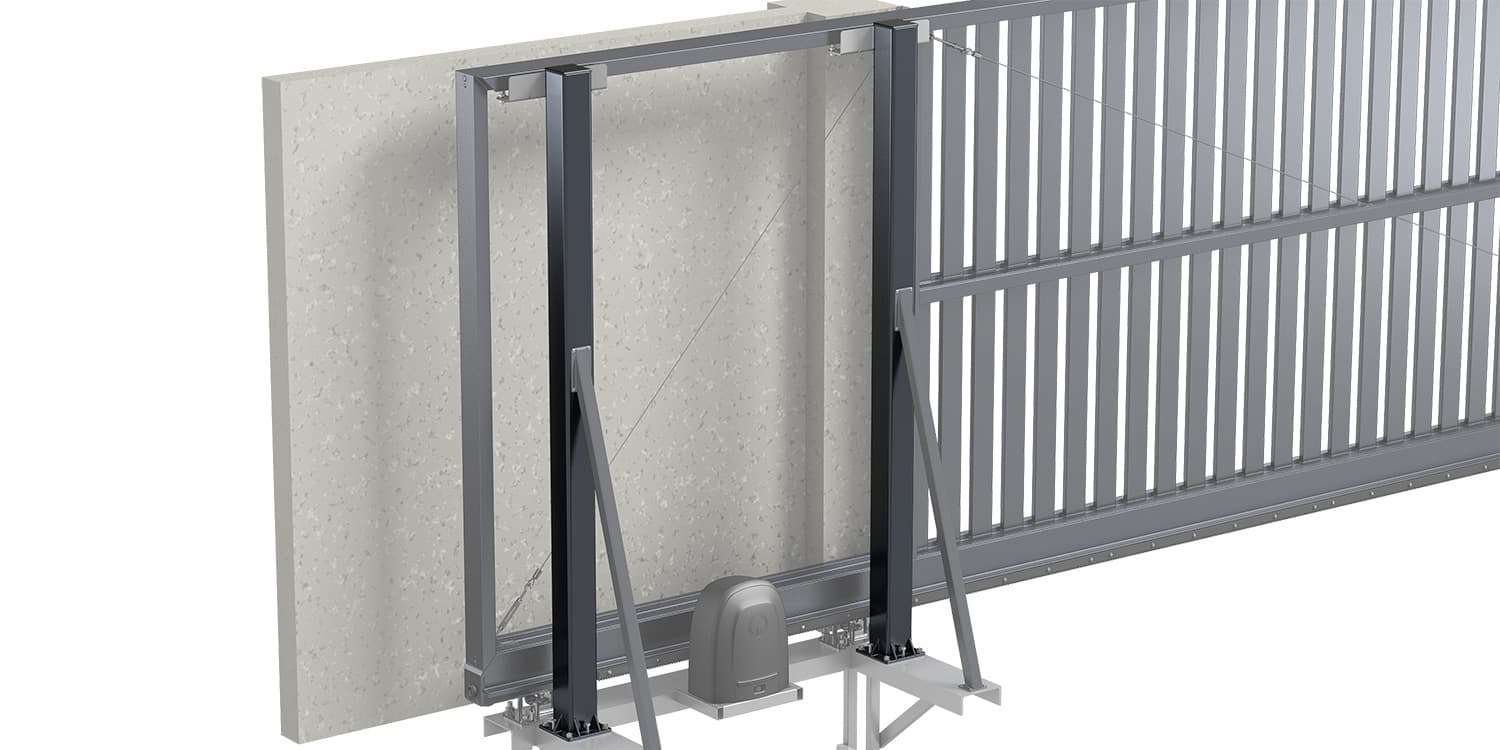

4. Установка удерживающих столбов
5. Установка раскосов
6. Установка притвора

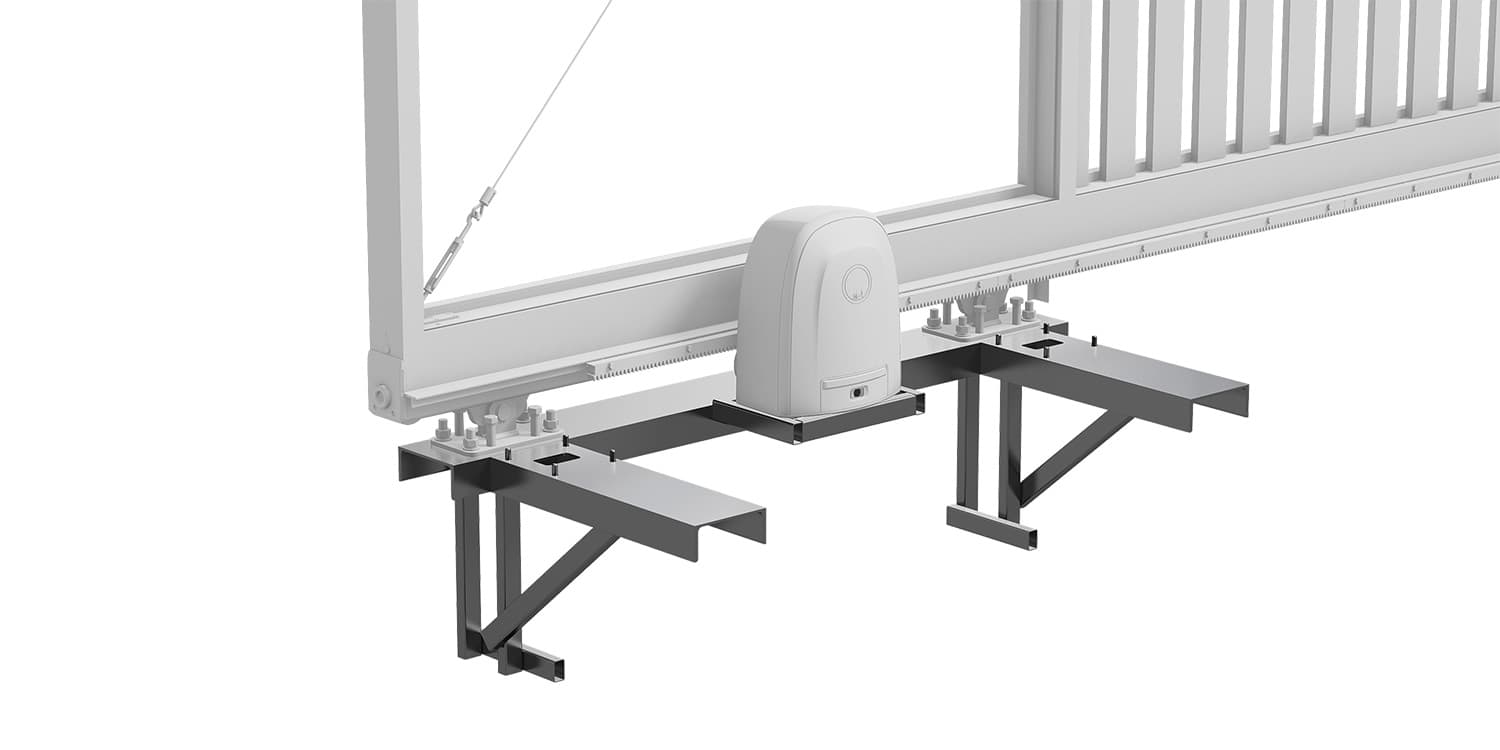

7. Установка привода

*Подробная инструкция по монтажу.

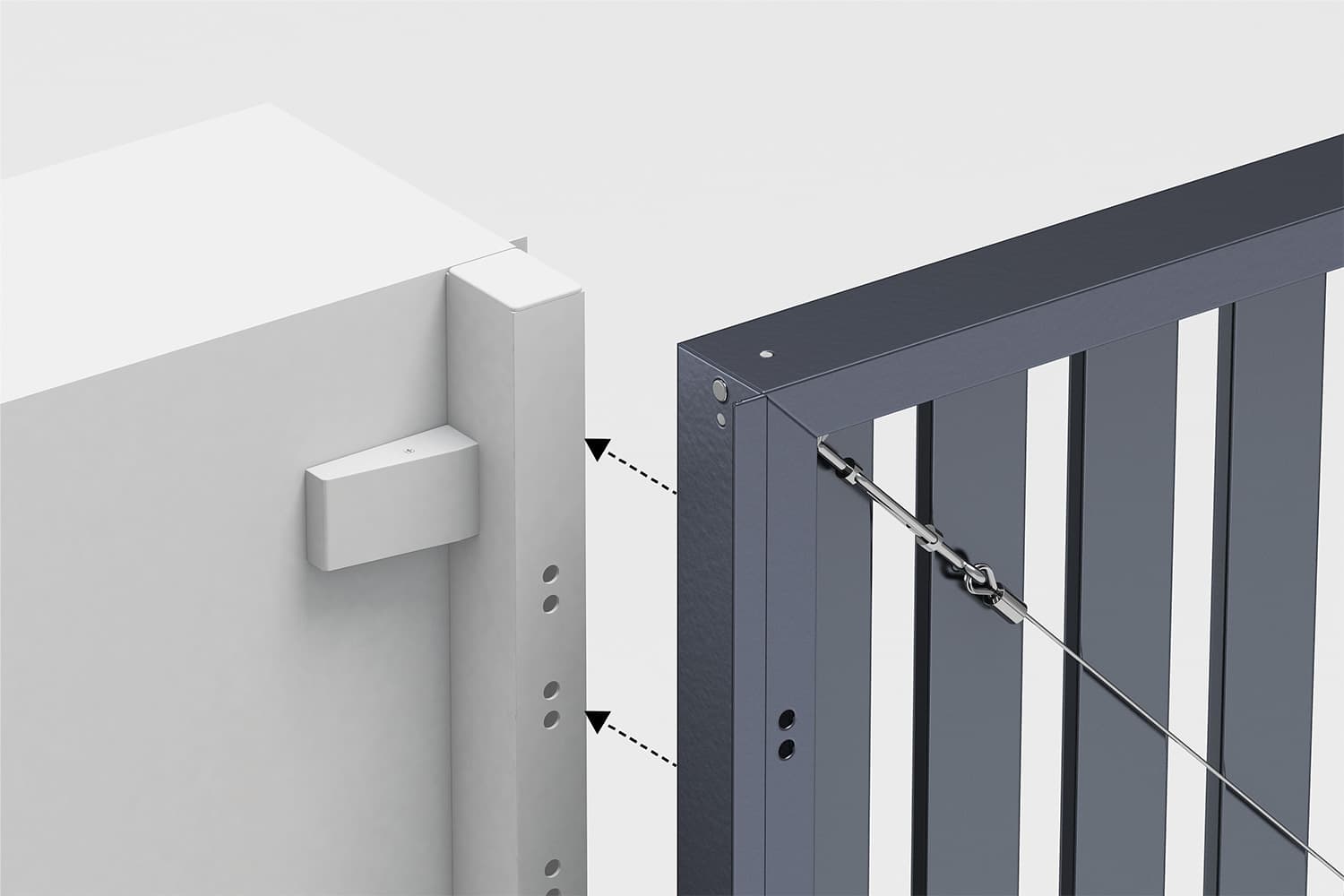

Этапы монтажа распашных ворот:

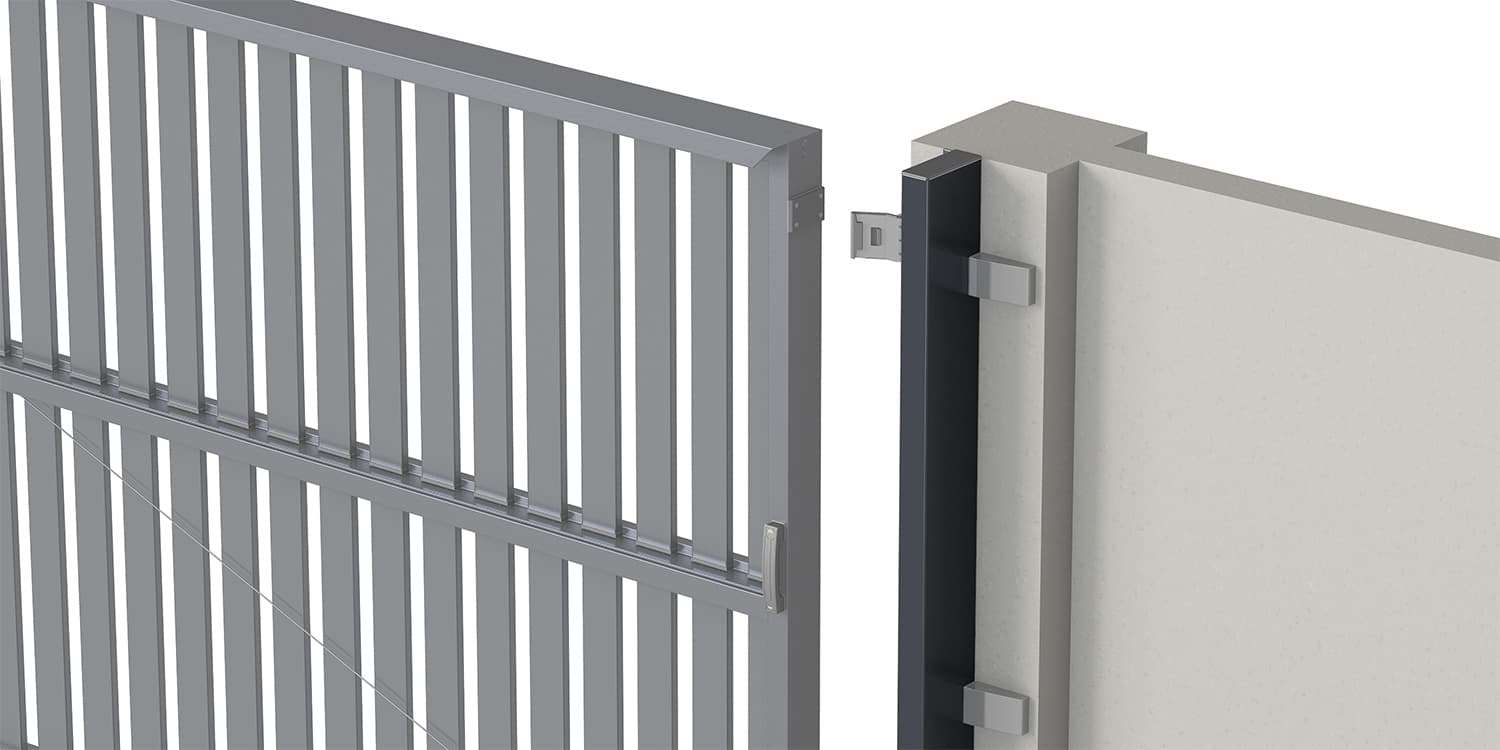

1. Установка столбов створки

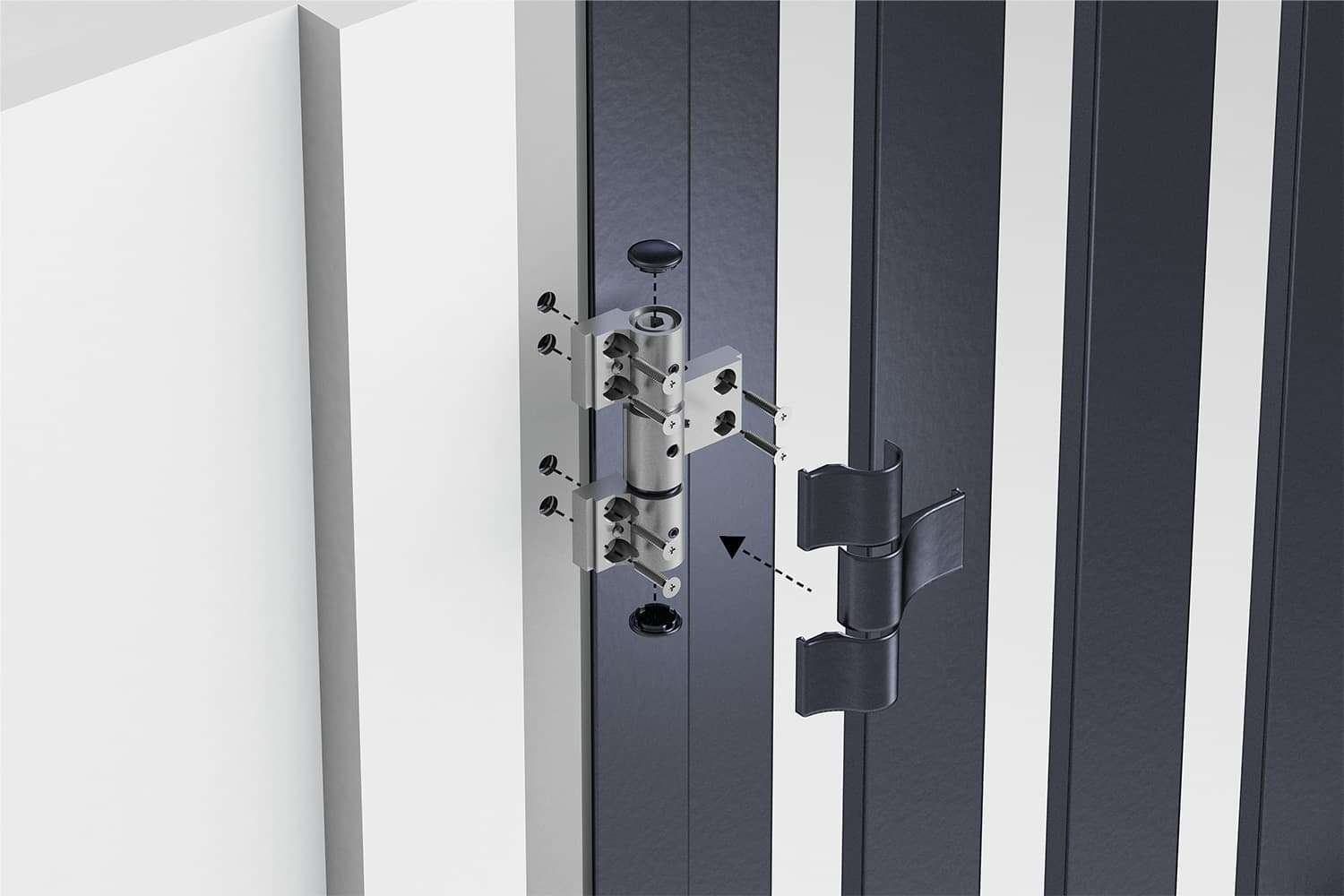

2. Установка створки распашных ворот на столбы

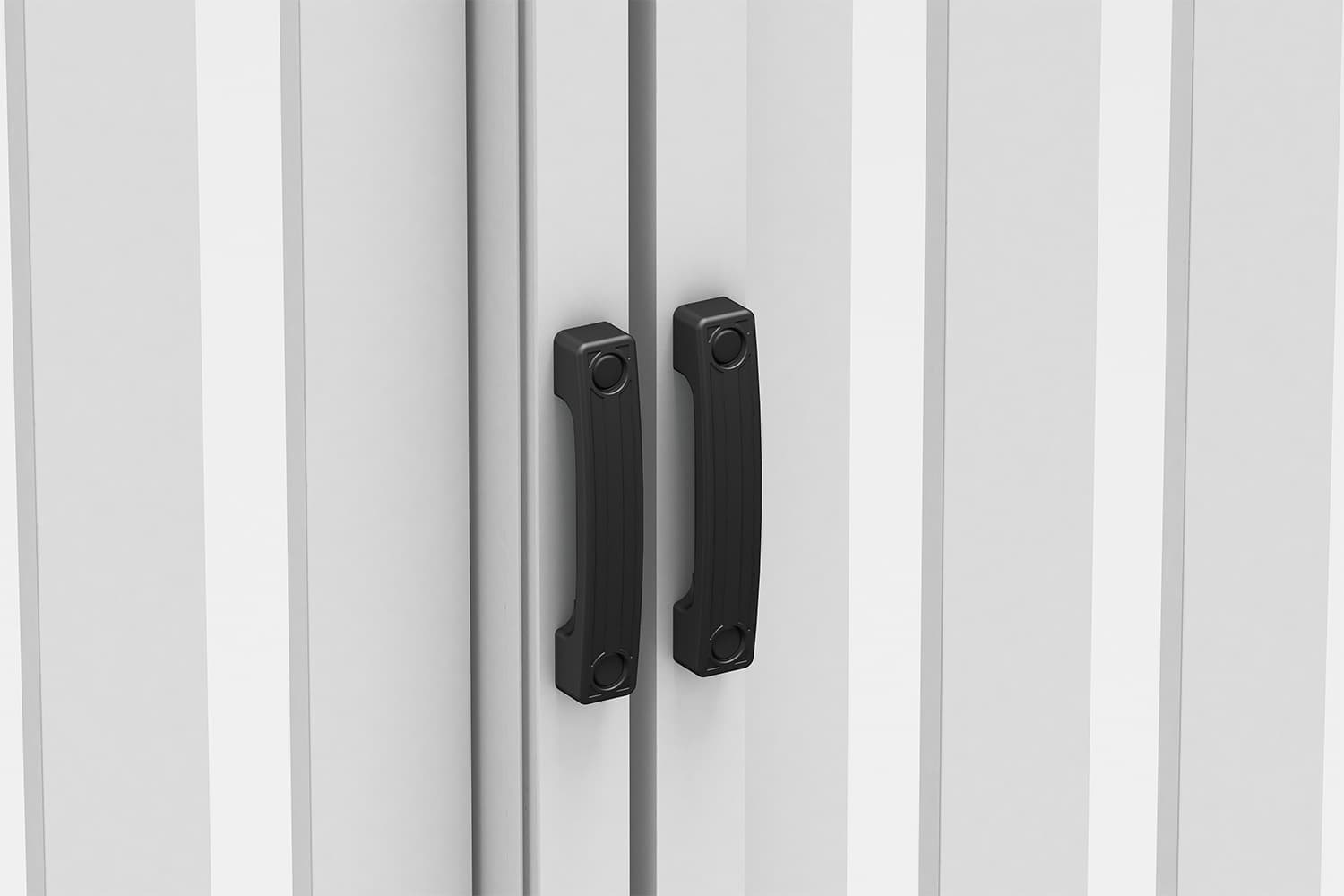

3. Установка ручек

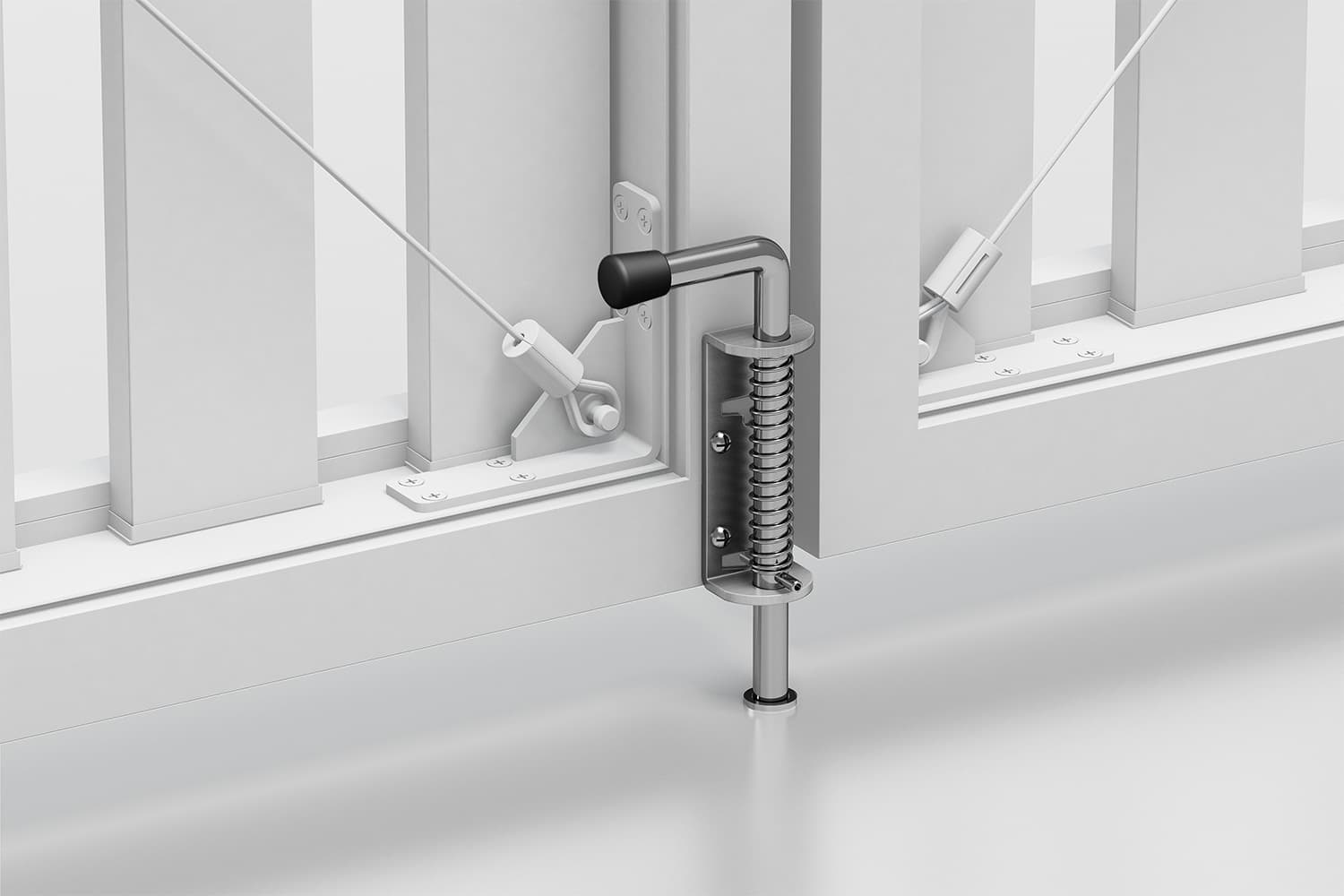

4. Установка засова

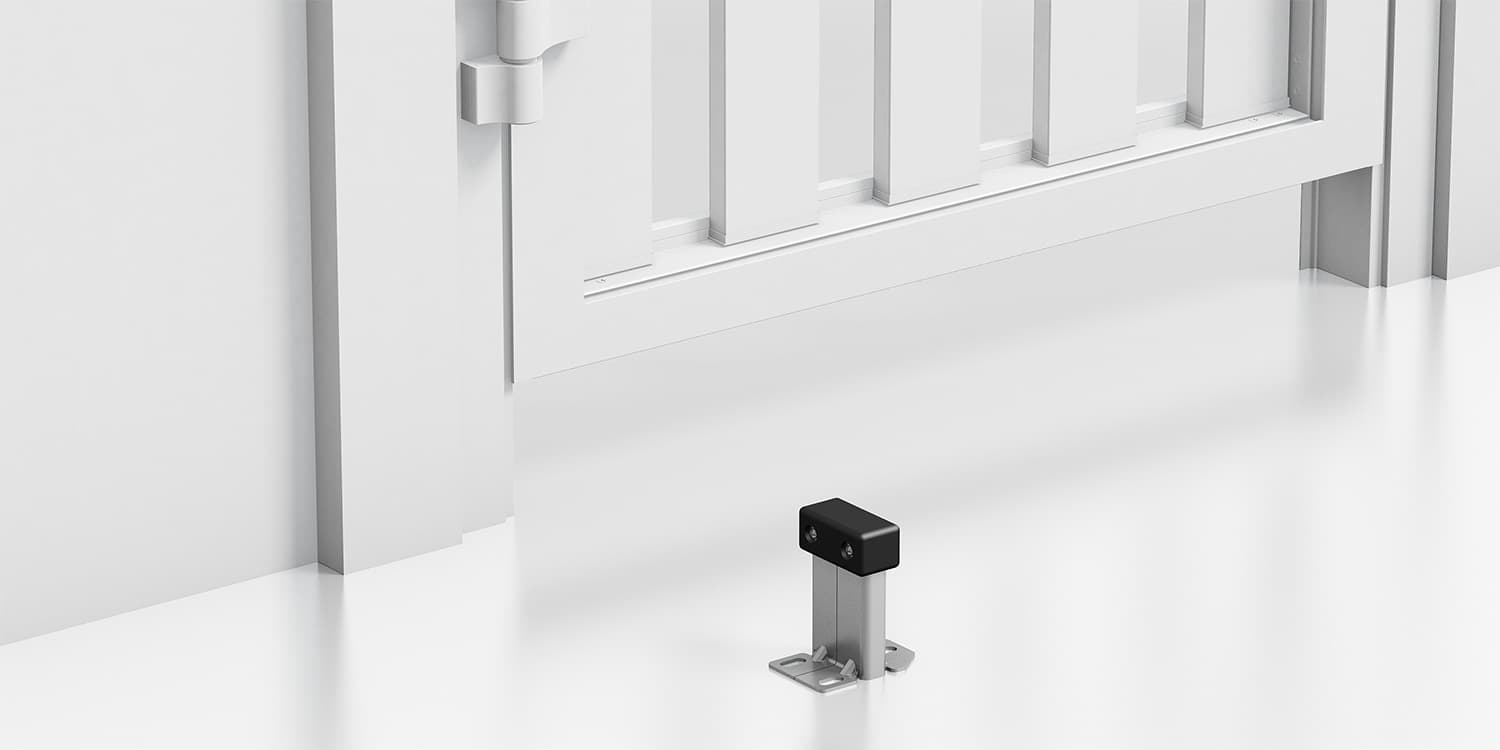

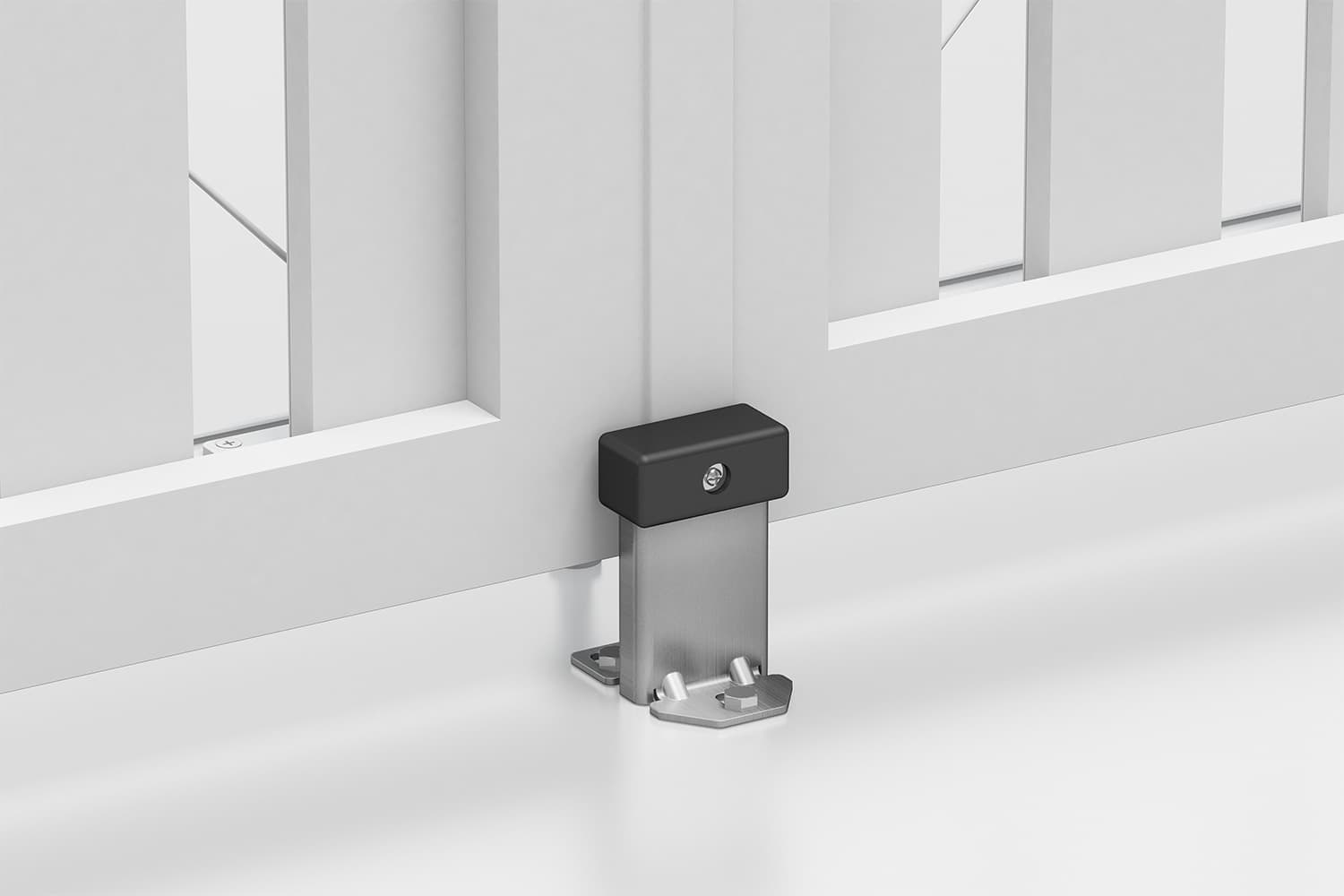

5. Установка упоров
6. Установка привода

*Подробно с инструкцией по монтажу можно ознакомиться по ссылке

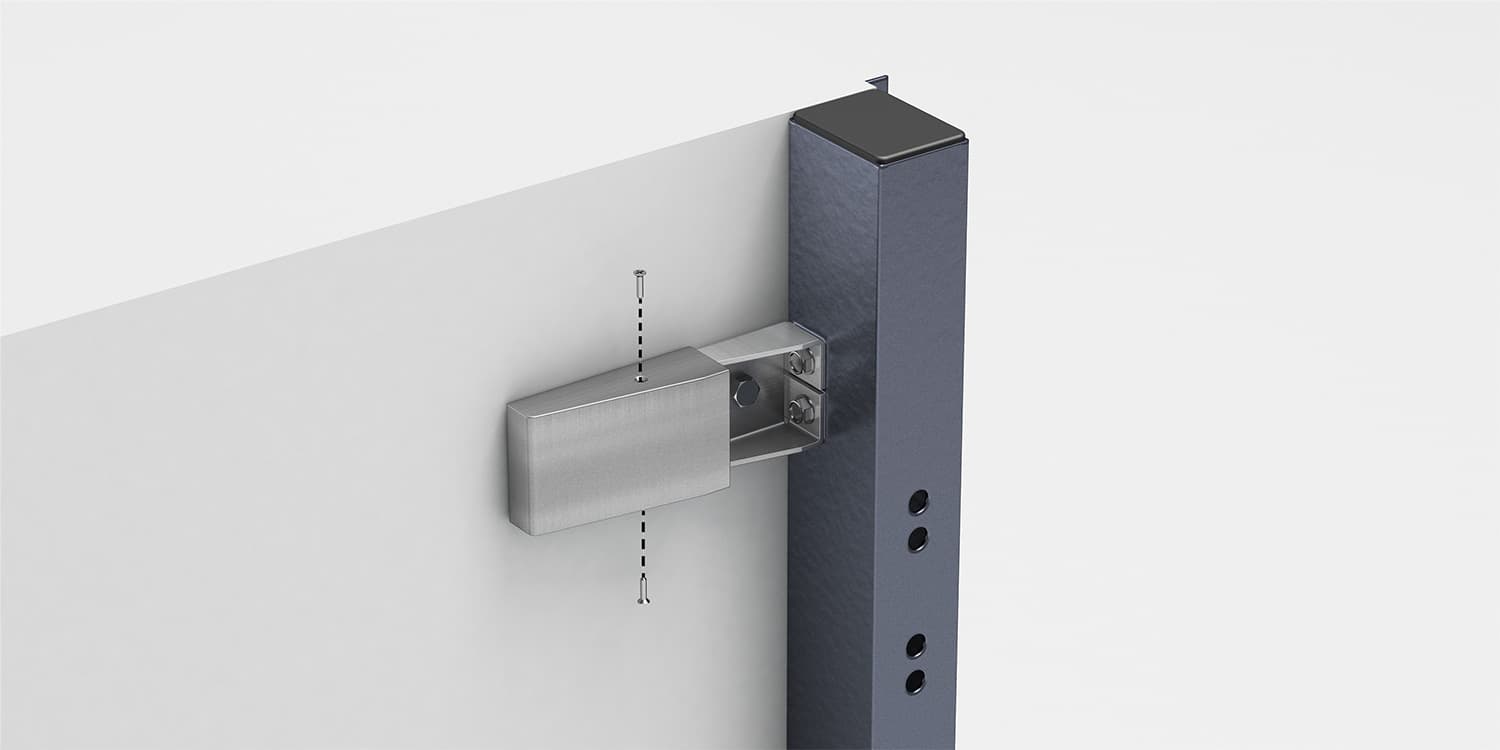

Этапы монтажа калитки:

1. Установка столбов створки калитки
2. Установка створки калитки на столбы
3. Установка упоров

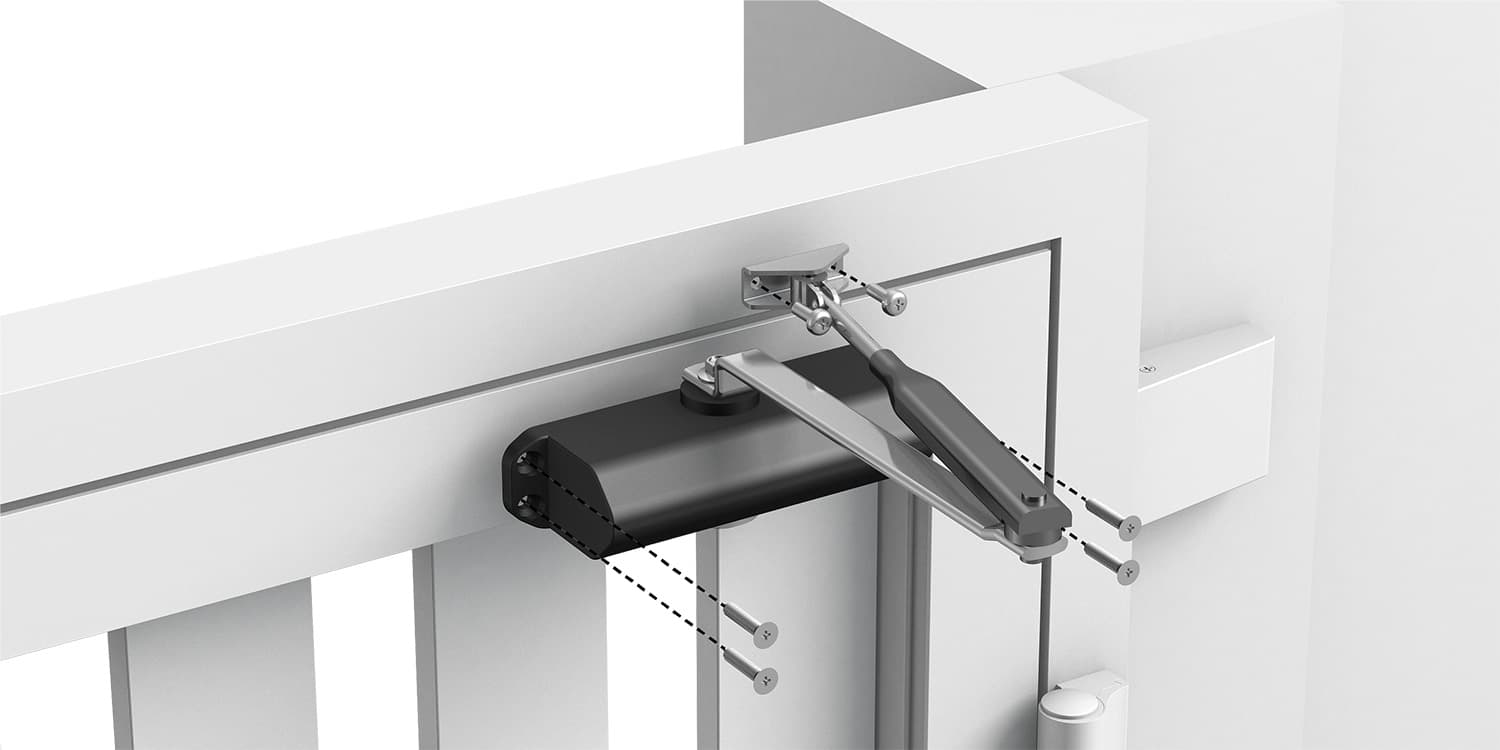

4. Установка доводчика

*Подробно с инструкцией по монтажу можно ознакомиться по ссылке

Рекомендуем доверить подводку электричества и монтаж электропривода опытным специалистам официальных представителей ГК «АЛЮТЕХ». Неправильное подключение элементов системы автоматизации и нарушение рекомендаций по установке могут привести к выходу привода из строя.

Используйте аксессуары, предлагаемые компанией «АЛЮТЕХ». Мы не несем ответственности за нестабильную работу приводной системы при использовании дополнительных устройств, изготовленных другими производителями.

После того, как автоматика установлена, следует выполнить ее приемку. Это позволит застраховать себя от неприятных сюрпризов впоследствии.

Ваши действия и критерии оценки должны быть следующими:

1. Удостоверьтесь, что крепление привода и рейки прочное и надежное.
2. Выполните разблокировку привода. Откройте и закройте ворота несколько раз вручную. Убедитесь, что нет точек повышенного сопротивления движению. Верните в заблокированное состояние.
3. Проведите полный цикл «открытие-закрытие». Убедитесь, что ворота перемещаются в требуемых направлениях, полотно ворот двигается равномерно. В конце открытия и закрытия ворота движутся с медленной скоростью.
4. Убедитесь, что встроенная светодиодная подсветка работает. Горит при движении ворот и требуемое время после остановки.
5. Проверьте правильность работы подключенных устройств управления (кнопки управления, пульты управления).
6. Убедитесь в том, что во всех случаях привод правильно реагирует на срабатывание фотоэлементов (при закрытии ворота останавливаются и затем полностью открываются).
7. Проверьте способность привода обнаруживать взаимодействие с посторонними предметами при закрытии. Установите на пол препятствие высотой 50 мм. При соприкосновении ворот с препятствием во время закрытия ворот привод должен остановить ворота и сделать полное открытие.

Ввод в эксплуатацию приводной системы может осуществляться только после успешного завершения проверки. Недопустим частичный ввод в эксплуатацию или временная эксплуатация.

Техническая документация должна содержать: общий чертеж, электрическую схему, руководство по монтажу и эксплуатации, а также график сервисного обслуживания.

Рекомендуем доверить подводку электричества и монтаж электропривода сотрудникам официальных представителей ГК «АЛЮТЕХ». Неправильное подключение элементов системы автоматизации и нарушение рекомендаций по установке могут привести к выходу привода из строя.

Используйте аксессуары, предлагаемые компанией «АЛЮТЕХ». Мы не несем ответственности за нестабильную работу приводной системы при использовании дополнительных устройств, изготовленных другими производителями.

После того, как автоматика установлена, следует выполнить ее приемку. Это позволит застраховать себя от неприятных сюрпризов впоследствии.

Ваши действия и критерии оценки должны быть следующими:

1. Разблокируйте привод. Откройте и закройте ворота несколько раз вручную. Убедитесь, что нет точек повышенного сопротивления движению створки ворот. Верните привод в заблокированное состояние.
2. Проведите цикл «открытие-закрытие». Убедитесь, что створка ворот перемещается в требуемых направлениях, выполняется полное открытие/закрытие, створка ворот движется равномерно. В полностью открытом и закрытом положениях створка не должна касаться механических упоров ворот.
3. Проверьте надлежащее действие подключенных устройств управления (кнопки управления, ключ-выключатель, пульты управления).
4. Проверьте правильность работы каждого подключенного устройства безопасности и сигнализации (фотоэлементы, устройства остановки, лампы и т.п.).
5. Убедитесь в том, что привод правильно реагирует на срабатывание фотоэлементов (срабатывание фотоэлементов на открытие вызывает остановку движения; срабатывание фотоэлементов на закрытие вызывает остановку, а затем производит полное открытие ворот).

Ввод в эксплуатацию приводной системы может осуществляться только после успешного завершения проверки. Недопустим частичный ввод в эксплуатацию или временная эксплуатация.

Техническая документация должна содержать: общий чертеж, электрическую схему, руководство по монтажу и эксплуатации, а также график сервисного обслуживания.

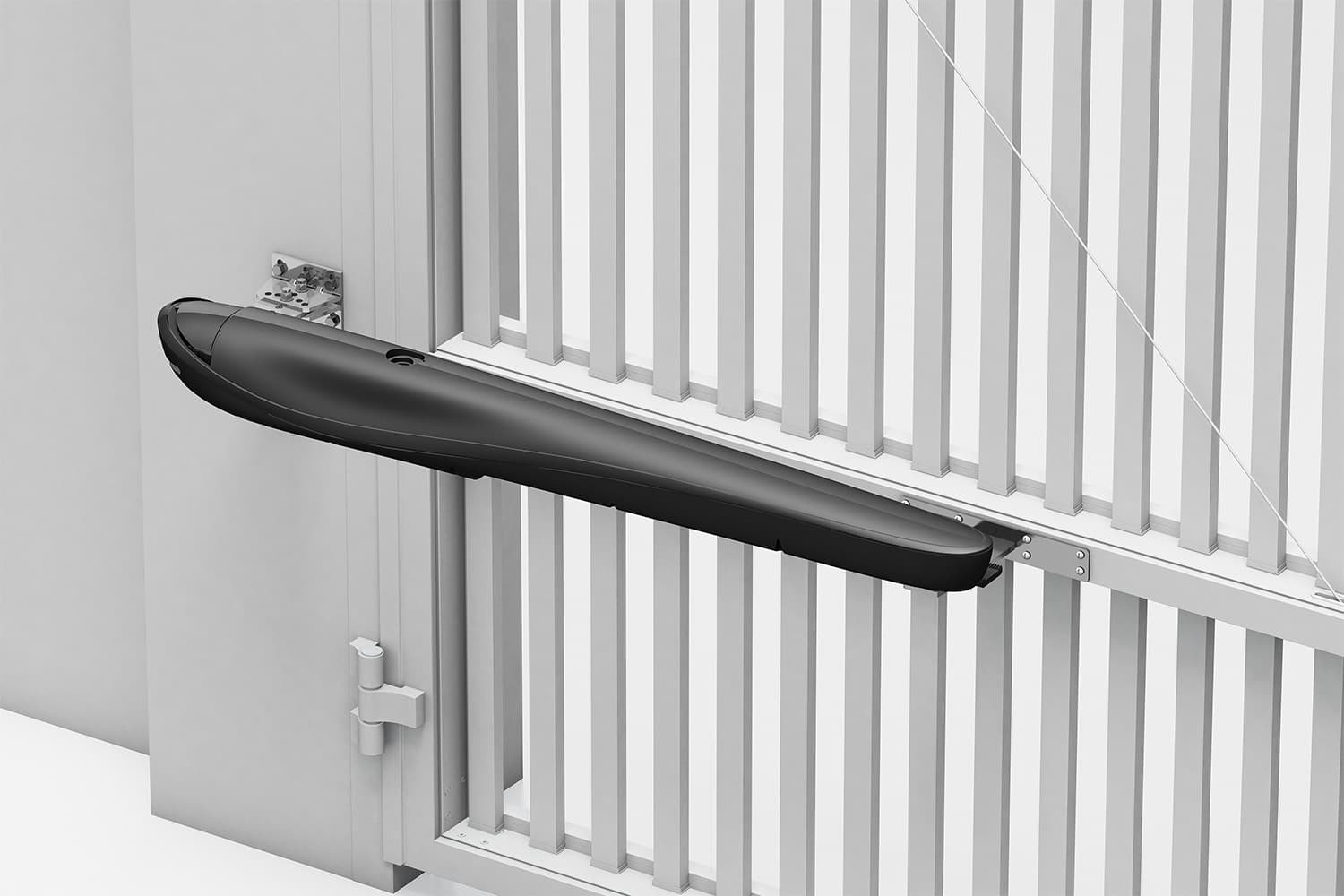

При монтаже важно соблюдать правильное расположение привода относительно расположения ворот. Монтажные размеры при установке заднего и переднего креплений привода должны быть соблюдены в точности, в противном случае возможны сбои в работе автоматики и ее поломка. Поэтому настоятельно рекомендуем доверить монтаж электропривода сотруднику официального представителя ГК «АЛЮТЕХ».

Используйте аксессуары, предлагаемые компанией «АЛЮТЕХ». Мы не несем ответственности за нестабильную работу приводной системы при использовании дополнительных устройств, изготовленных другими производителями.

После того, как автоматика установлена, следует выполнить ее приемку. Это позволит застраховать себя от неприятных сюрпризов впоследствии.

Ваши действия и критерии оценки должны быть следующими:

1. Разблокируйте привод. Откройте и закройте ворота несколько раз вручную. Убедитесь, что нет точек повышенного сопротивления движению створки ворот. Верните привод в заблокированное состояние.
2. Проведите несколько циклов «открытие-закрытие». Убедитесь, что створки ворот перемещаются в требуемых направлениях и движутся равномерно.
3. Проверьте надлежащее действие подключенных устройств управления (кнопки управления, ключ-выключатель, пульты управления). Проверьте работу электрического замка в случае его установки.
4. Проверьте правильность работы каждого подключенного устройства безопасности и сигнализации (фотоэлементы, устройства остановки движения, лампы и т.п.).

Ввод в эксплуатацию приводной системы может осуществляться только после успешного завершения проверки. Недопустим частичный ввод в эксплуатацию или временная эксплуатация.

Техническая документация должна содержать: общий чертеж, электрическую схему, руководство по монтажу и эксплуатации, а также график сервисного обслуживания.
